ILMAÄÄNENERISTÄVYYDEN AKKREDITOIDUT LABORATORIOTESTIT

Testattavat rakennusosat

  • Väliseinät
  • Ulkoseinät
  • Siirtoseinät, parvekelasitukset, liukuovet
  • Ovet ja ikkunat
  • Ilmanvaihtoaukot
  • Prototyyppirakenteet
  • Ilmanvaihtokanaviston ilmaääneneristys

Pystysuunnassa mitattavat:

  • Välipohjat
  • Yläpohjat

Laboratoriossa on käytössä neljä mittausaukkoa ja niiden mitat on esitetty kuvassa 1.

Vaakasuuntaiset mittaukset

Mittausaukkoja on käytettävissä kaksi:

  • Mittausaukko A: K2774 mm x L3611 mm (kuva 2)
  • Mittausaukko B: K2105 mm x L1216 mm (kuva 3)

Suuressa mittausaukossa voidaan määrittää ilmaääneneristävyys luotettavasti 75 dB Rw asti, pienessä mittausaukossa 65 dB Rw asti. Rakenteen kokonaispaksuus on enintään 640 mm.

Jos tutkittava elementti on huomattavasti mittausaukkoa pienempi, pitää mittausaukkoa kaventaa tai madaltaa hyvin ääntä eristävällä rakenteella. AMK tekee rakentamistyön asiakkaan kanssa erikseen sovittujen mittojen mukaan.

Pieneen mittausaukkoon on edullisesti saatavissa 3 vakiomadallusta ja 1 vakiokavennus niin, että voidaan määrittää ilmaääneneristävyys luotettavasti 55-60 dB Rw asti:

  • Mittausaukko B, madallettu 300 mm: K1800 x L1216 mm
  • Mittausaukko B, madallettu 600 mm: K1500 x L1216 mm
  • Mittausaukko B, madallettu 900 mm: K1200 x L1216 mm
  • Mittausaukko B, kavennettu 205 mm: K2105 x L1010 mm

Vakiomadalluksella tai -kavennuksella kokonaispaksuus saa olla enintään 250 mm tiivistyslistoineen.

Pystysuuntaiset mittaukset

Mittausaukkoja on käytettävissä kaksi ja niiden mitat ovat:

  • Mittausaukko C: P4100 mm x L2505 mm
  • Mittausaukko D: P4100 mm x L2507 mm

Mittausaukkoon C on mahdollista asentaa mikä tahansa välipohja tai yläpohja.

Mittausaukossa D on pysyvästi 160 mm teräsbetonilaatta, koska sitä käytetään pääasiassa lattiapäällysteiden askelääneneristävyyden mittauksiin. Tästä on lisätietoa sivulla https://akustiikka.turkuamk.fi/askelaaneneristavyys/.

Kummassakin mittausaukossa voidaan määrittää ilmaääneneristävyys luotettavasti 72 dB Rw asti. Rakenteen kantavan osan kokonaispaksuus on enintään 590 mm. Jos käytetään kantavaan osaan ripustettavaa alakattoa, sen enimmäispaksuus on edellisen lisäksi 280 mm.

FINAS -akkreditointi

Akkreditointipätevyys on kuvattu täällä: https://akustiikka.turkuamk.fi/akkreditointi/

Menetelmä

ISO 10140-2 kuvaa menetelmän rakennusosan ilmaääneneristävyyden määrittämiseksi. Tutkittava rakennusosa asennetaan kahden huoneen välissä olevaan mittausaukkoon. Lähetyshuoneessa toistetaan laajakaistainen kohinasignaali yhtäaikaisesti usealla kaiuttimella. Lähetyshuoneen (1) ja vastaanottohuoneen (2) äänenpainetaso mitataan mikrofoneilla. Mittauksen tuloksena saadaan rakenteen ilmaääneneristävyys taajuusalueella 50–5000 Hz (kuva 5).

Kuva 1. Mittausaukkojen A-D mitat. PDF-versio on ladattavissa Täältä



Kuva 2. Suuri mittausaukko A.

Kuva 3. Mittausaukko B.



Kuva 4. Mittausaukot C (edessä) ja D (takana) kuvattuna yläkerrasta.

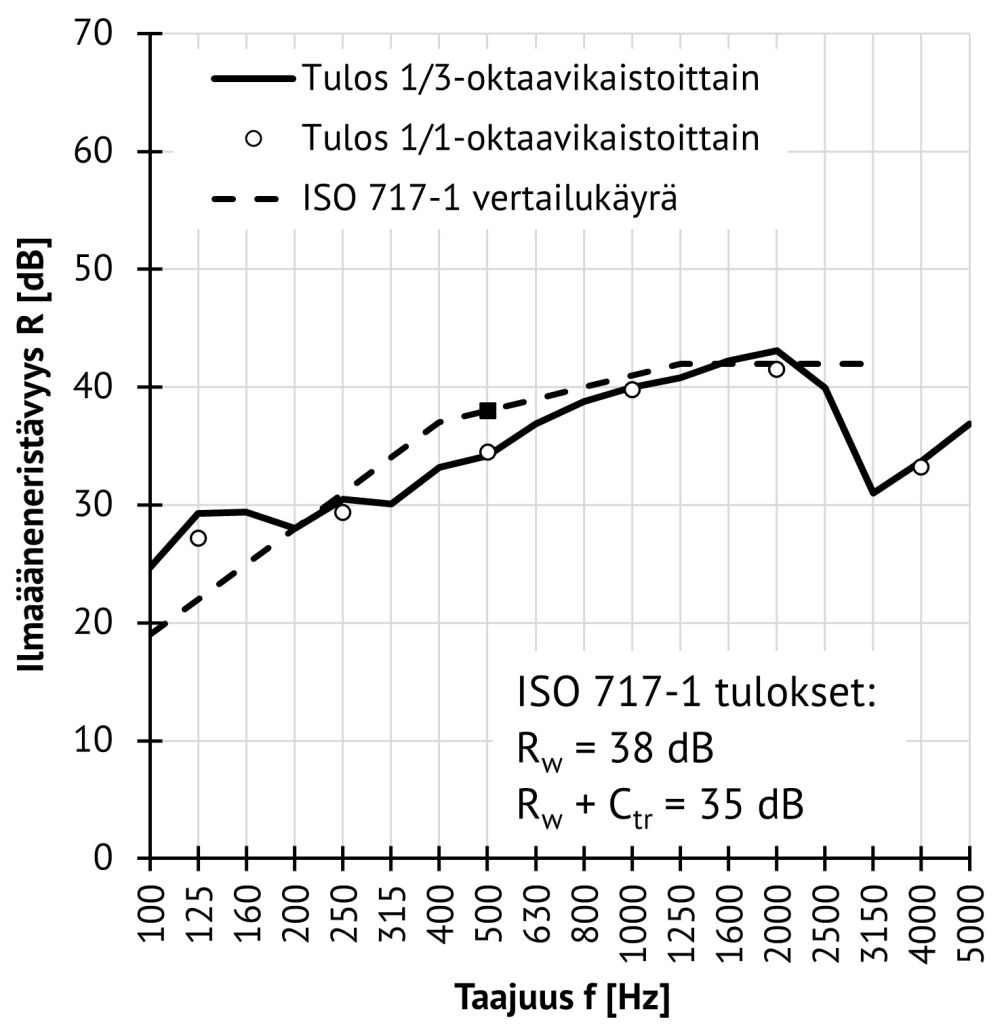

Kuva 5. Esimerkki ilmaääneneristävyyden mittaustuloksesta.



Tavarantoimitus ja sijainti

Laboratorio sijaitsee osoitteessa Joukahaisenkatu 7, 20520 Turku. Tavarantoimitusta koskevat ohjeet on täällä.
