Puuvälipohjien askelääneneristävyyden laboratoriotestaus (ISO 10140-3 ja ISO 717-2)

Miksi
Välipohjien askelääneneristystä koskee Suomessa kansainvälisesti verrattain tiukat määräykset. Ne esitetään ympäristöministeriön ääniympäristöasetuksessa ja sitä tukevassa ääniympäristöohjeessa. Turku AMK tarjoaa rakennustuotevalmistajille mahdollisuuden puuvälipohjien askelääneneristävyyden määrittämiseen laboratorio-olosuhteissa 2.5.2020 alkaen.

Testattavat tuotteet ja rakenteet

  • Puuvälipohjat
  • Muut kevytvälipohjat
  • Kelluvan lattian askeläänen vaimennusluku DLw standardipuuvälipohjan päällä
  • Kevyen lattiapinnoitteen askeläänen vaimennusluku DLw standardipuuvälipohjan päällä

Akkreditointi
Testimenetelmälle on suunniteltu haettavan FINAS akkreditoida vuoden 2020 aikana. Nykyisin akustiikkalaboratorio on FINAS -akkreditoitu ilmaääneneristävyyden ja äänen absorptiosuhteen määritykseen akkreditointitodistuksen mukaan.

Testattavan välipohjan mitat
Asennusaukon C (kuva 1) mitat ovat 2500×4100 mm (10.25 m2) ja syvyys on 860 mm. Aukossa on lähtökohtaisesti 140 mm CLT, jota voi käyttää kantavana rakenteena. Vaihtoehtoisesti aukkoon voidaan asentaa jokin toinen kantava rakenne. Kelluvat pintarakenteet ja alakattorakenteet rakennetaan paikanpäällä kantavan rakenteen varaan paikanpäällä.

Määritettäessä puuvälipohjan kanssa saatavaa DLw -arvoa käytetään ISO 10140-5 mukaista standardivälipohjaa.

Nosturi
Asennusaukkojen yläpuolella on 4 tn siltanosturi, jolla voi siirtää painavia kappaleita alakerrasta ylös ja yläkerrassa.

Toimitus
Laboratorio sijaitsee katutasossa. Tavara toimitetaan osoitteeseen Joukahaisenkatu 5, josta se siirretään suoraan sisätiloihin.

Esimerkkitulos
Kuvassa 2 on esitetty esimerkkitulos kokonaisen välipohjan testauksesta.

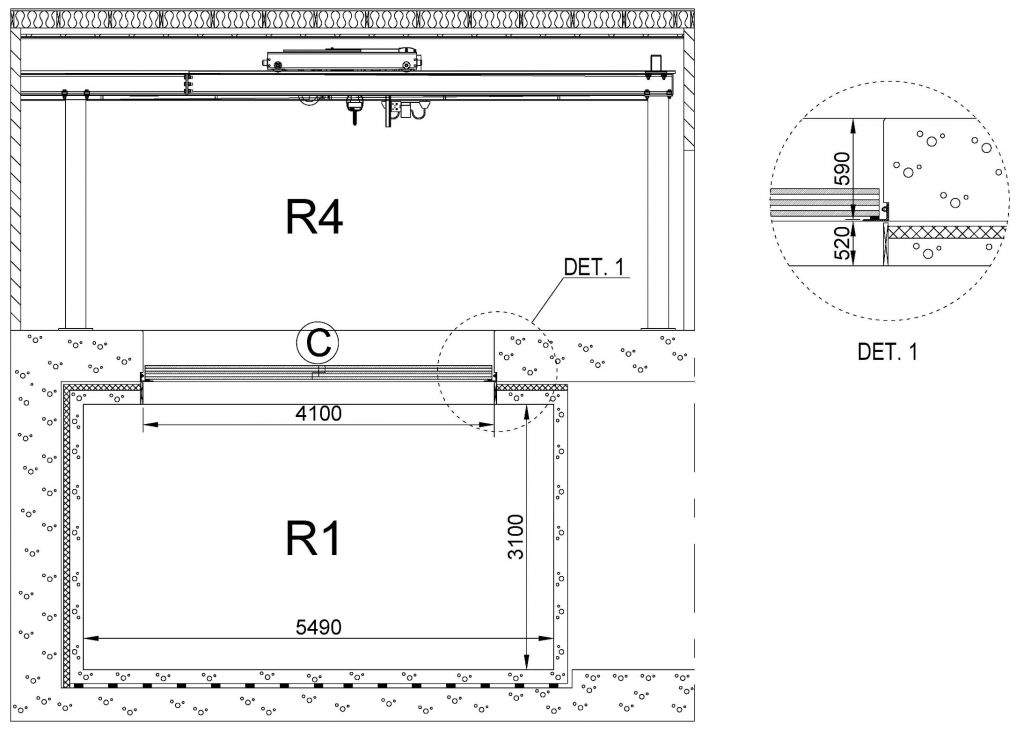

Kuva 1. Asennusaukon leikkaus. Tarkempi kuva on täällä.



Kuva 2. Askelääneneristävyystestin esimerkkitulos.



Tavarantoimitus ja sijainti

Laboratorio sijaitsee osoitteessa Joukahaisenkatu 7, 20520 Turku. Tavarantoimitusta koskevat ohjeet on täällä.
