ILMANVIRTAUSVASTUKSEN MÄÄRITYS PUTKIMENETELMÄLLÄ (ISO 9053-1)

Yleistä

Menetelmä soveltuu erityisesti tuotekehitysvaiheeseen, kun halutaan vertailla tuotteita keskenään ja optimoida lopputuotetta esimerkiksi äänenabsorptiomateriaaliksi.

Materiaalin ilmanvirtausvastus määritetään standardin ISO 9053-1:2018 [1] mukaisesti testiputkessa, jonka halkaisija on 63,5 mm. Samaa näytekokoa voidaan käyttää absorptiosuhteen mittauksessa impedanssiputkella.

Ilmanvirtausvastus pitää myös mitata lattianalusmateriaalien dynaaminen jäykkyyden (ISO 9052-1) määrityksen yhteydessä, jos materiaali on huokoista.

Testattavat tuotteet

Menetelmä on tarkoitettu homogeenisille materiaaleille, joissa ei ole useita materiaalikerroksia. Tällaisia ovat mm.

  • äänieristeet ja akustiikkamateriaalit
    • kivivilla
    • lasivilla
    • puukuitu
    • vaahtomuovi
    • erilaiset kierrätyskuidut
  • huovat ja kankaat
  • akustiikkalevyjen pinnoitekerrokset

Näytekappaleiden koko

Kustakin testattavasta materiaalista tarvitaan kolme näytettä, joista raportoidaan keskiarvo. Tämä johtuu siitä, että näyte on pieni ja materiaalit ovat harvoin tasalaatuisia.

Mitattavat näytteet ovat kiekon (ympyräsylinterin) muotoisia.

Pehmeästä materiaalista tehdyn näytteen halkaisija on sama kuin testiputken halkaisija, eli 63,5 mm. Kovasta materiaalista tehdyn näytteen halkaisija on putken halkaisijaa 0,1 mm pienempi.

Näytekappaleiden valmistus

Näyte leikataan kiekon muotoiseksi esimerkiksi vesileikkausta käyttäen. Turku AMK voi hoitaa näytteiden leikkauksen ostopalveluna. Testaukseen toimitettavan levyn koko on esimerkiksi 100 mm x 200 mm, jolloin siitä voi leikkauttaa kolme näytettä.

Testausmenetelmästä

Testattava näyte sijoitetaan testiputken sisälle näytteelle varattuun paikkaan (Kuva 1). Putken alapäähän puhalletaan tasaisella tilavuusvirtausnopeudella ilmaa. Ilma etenee putken sisällä näytteen läpi. Putken sisällä näytteen alapuolelta ja näytteen yläpuolelta mitataan paine-ero.

Tuloksena ilmoitetaan sekä näytteen ilmavirtausresistiivisyys s [Pa⋅s/m2] (airflow resistivity) että näytteessä käytetyn materiaalin ominaisvirtausvastus Rs [Pa⋅s/m] (specific airflow resistance).

Tyypillisiä arvoja on esitetty ao. julkaisuissa [2,3].

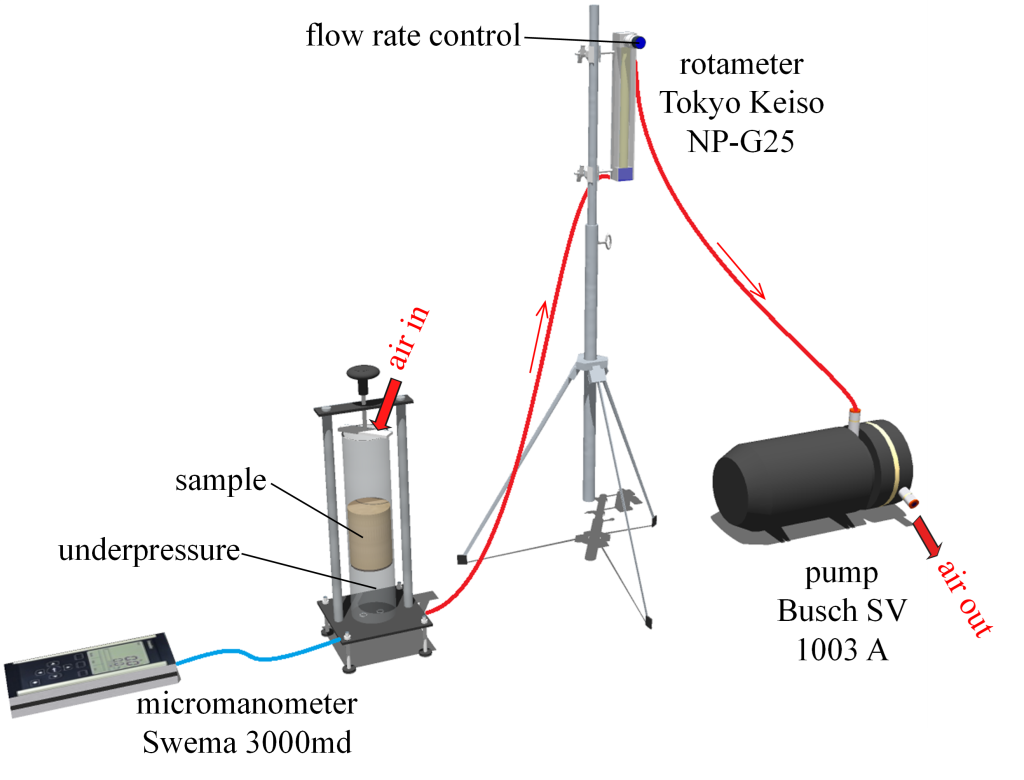

Kuva 1. Mittauksissa käytettävä laitteisto

Viitteet

  1. ISO 9053-1:2018 Acoustics. Determination of airflow resistance. Part 1: Static airflow method. https://www.iso.org/standard/69869.html.
  2. Alakoivu, R., Saarinen, P., Hakala, J. Hongisto, V. (2021). Tavanomaisten lämmöneristeiden akustiset ominaisuudet. Akustiikkapäivät 2021, ISBN 978-952-69879-0-3, 96-101, 24-11.2021, Turku. https://www.akustinenseura.fi/wp-content/uploads/2021/11/akustiikkapaivat_2021_s96.pdf.
  3. Hongisto, V., Saarinen, P., Alakoivu R., Hakala J. (2022). Acoustic properties of commercially available thermal insulators – An experimental study. Journal of Building Engineering 54 104588. Open access: https://doi.org/10.1016/j.jobe.2022.104588.

Tavarantoimitus ja sijainti

Laboratorio sijaitsee osoitteessa

Turun ammattikorkeakoulu, Joukahaisenkatu 7, 20520 Turku.

Tavarantoimitusta koskevat ohjeet ovat täällä.

Pienet näytemäärät voi myös postittaa suoraan mittaajalle.
